七、ZJP系列羅茨真空泵安裝注意事項：
羅茨泵的殼體及連接管道和附件表面的溫度較高，當人體接觸時可能會造成傷害。一旦操作不當，泵的內部或外部傳動件可能對人體造成嚴重傷害。泵不得在拆開進氣口蓋或排氣口蓋的情況下運行。如果要對泵的運動部件進行檢查或維護，務必首先完全切斷和鎖定控制電源設備。在操作、起吊、安裝、使用及維修設備時必須嚴格按照正確的程序?qū)υO(shè)備進行處理。
一、安裝場所：
1.ZJP系列羅茨真空泵應安裝在明亮、少塵的建筑物內。
2.ZJP系列羅茨真空泵的安裝環境溫度為5～40℃。
3.ZJP系列羅茨真空泵周圍須留充分的余地，便于日常檢查、維護保養、拆卸裝配。
二、基礎工程
1.ZJP系列羅茨真空泵與前級泵安裝在同一機架上組成機組后再安裝在混凝土基礎上，大型泵必須單獨安裝，澆灌混凝土基礎。
2.根據羅茨泵的重量和地基的耐壓力確定混凝土基礎的受壓面積和深度。
3.為了在混凝土中埋進基礎螺栓，混凝土基礎澆灌時必須根據地基孔位置留出充分的空穴。
4.基礎表面做水平。
三、安裝
ZJP系列羅茨真空泵必須安裝在水平的基礎面上，如果基礎面不平整，將會直接影響到泵的正常工作。
1.按底腳孔位置做好木框，將基礎螺栓固定在木框上，放入預留孔中，再在預留孔中澆進混凝土，放置數日，待混凝土硬化后取掉木框。
2.將ZJP系列羅茨真空泵放到基礎上，用水平儀校正水平，不平部分用金屬墊片墊實，擰緊基礎螺栓，用水泥將底面縫隙補滿。
四、管道安裝
注意事項：在工作過程中如有焊渣及其它異物進入泵內會對羅茨泵和前級泵造成嚴重的損害或破壞，因此在安裝前務必對管道進行嚴格清理。在工作過程中嚴禁吸入帶有顆粒和粉塵的氣體，所以必須配置相應的過濾裝置。
1.進出氣管道內無任何焊渣、雜質等異物，有足夠的通氣能力。

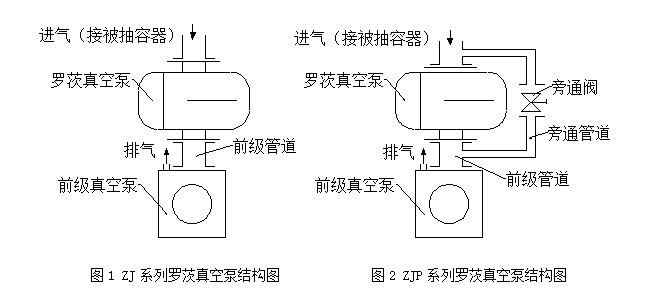

2.ZJP系列羅茨真空泵出口至前級泵進口的連接管道中須安裝一段彈性管，（一般使用帶法蘭的不銹鋼波紋管）以減小前級泵的振動對羅茨真空泵的影響。
3.為了縮短預抽時間，在一般的系統中，前級泵的進氣口除與羅茨真空泵排氣口連接以外，還需安裝旁通預抽管道及閥門。
4.為了防止前級泵停止時的返油或返水（前級泵采用水環真空泵時），在前級泵的進氣管道上應安裝放氣閥或逆止閥。（我廠的羅茨真空機組配有不銹鋼止回閥，自動真空阻液器，電動放空閥，手動放空閥。）
5.管道連接法蘭處需用O型橡膠密封圈密封，并涂上真空考克脂，整個真空系統必須密封不漏。
6.泵的冷卻水進出處應連接管道，并在進水管上裝上閥門，調節水量。
五、電器設備安裝
1.ZJP系列羅茨真空泵只能在規定的入口壓力范圍內工作，當前級泵停止工作時，羅茨真空泵必須同時停止工作，因此，電器設備安裝必須具有互鎖及必要的自動保護。
2.電動機的連接線路必須使泵的轉向符合箭頭所指方向。（羅茨真空泵主動軸在左邊，電機轉向就是逆時針轉動，主動軸在右邊則電機順時針轉動）。
特別注意：
( 1 ）ZJP系列羅茨真空泵應水平安裝于通風、清潔的場所。泵距離墻壁或其他物體不少于400mm ，油窗孔應易于觀察。
( 2 ）泵通電時應注意電機轉向。（羅茨真空泵主動軸在左邊，電機轉向就是逆時針轉動，主動軸在右邊則電機順時針轉動）。
( 3 ）聯結羅茨泵與被抽容器的管道應經過嚴格檢漏，并確保清潔、干燥。管道孔徑應盡可能不小于羅茨泵的進氣口徑，長度宜短。
( 4 ）羅茨泵的進、出氣口法蘭連接螺孔有一些盲螺孔，與螺孔連接時應注意選擇長短適宜的螺栓，螺栓不宜過長，以免影響連接性能。
( 5 ）電聯器與泵聯器之間要有3mm 的間隙。
( 6 ）當被抽介質含有粉塵或顆粒狀物質時，應在泵的進口處安裝適宜的進氣過濾器，防止粉塵或顆粒物質進入泵體損壞羅茨泵的前級泵。加裝過濾器后，可能會影響泵的抽速和極限壓力，加裝過濾器前請咨詢有關專業技術人員。
|
